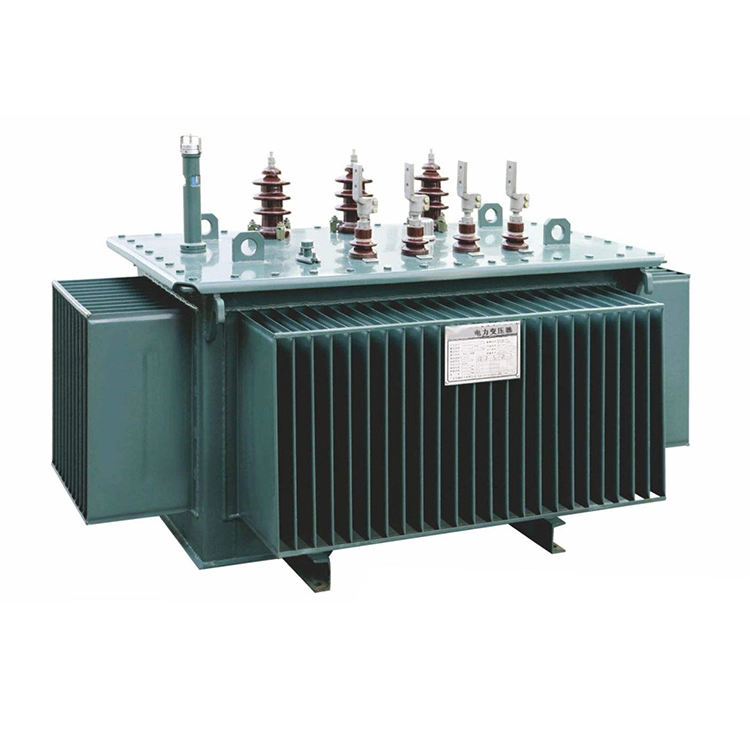

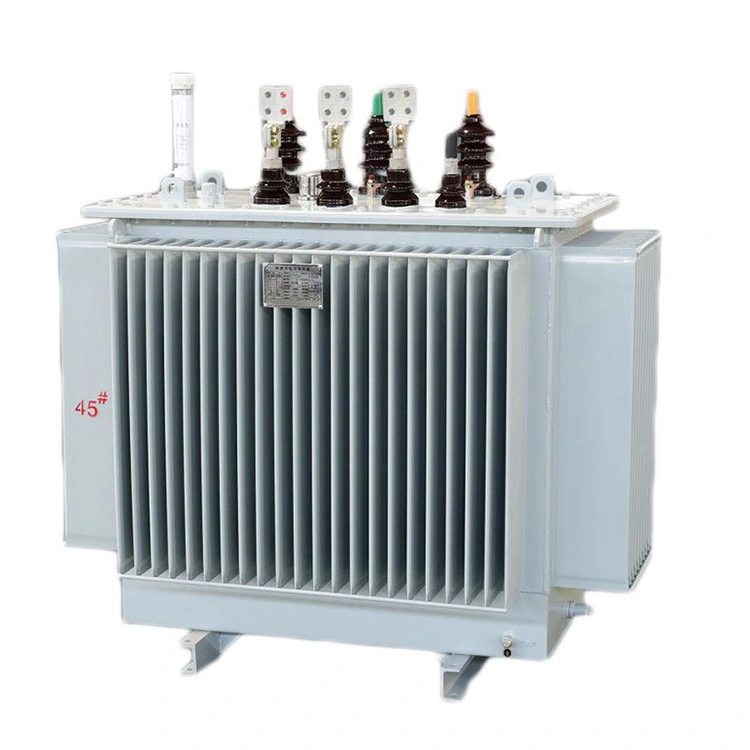

400v hanggang 11kv Step Up Pole Transformer 500kva

Ang casing ng 400v hanggang 11kv step up pole transformer 500kva ay gawa sa mataas na kalidad na cold rolled steel o stainless steel. Ang mga pangunahing bahagi ay awtomatikong hinangin ng mga advanced na kagamitan at pagkatapos ay siniyasat ng teknolohiya ng laser upang matiyak ang isang mahigpit na hinang at maalis ang panganib ng pagtagas ng langis. Pagkatapos sumailalim sa mahigpit na hot dip galvanizing treatment, ang coating ay may malakas na corrosion resistance at maaaring epektibong maprotektahan laban sa erosion ng hangin at ulan, salt fog, at industrial pollution. Ang ganap na selyadong disenyo nito ay ganap na naghihiwalay sa 500kva 400v hanggang 11kv step up pole transformer core mula sa hangin sa labas. Ito ay hindi lamang nagbibigay-daan sa walang maintenance na operasyon kundi pati na rin ang makabuluhang pagkaantala sa pagtanda ng mga materyales sa pagkakabukod.

Sa pamamagitan ng paggamit ng copper foil upang i-wind ang mga windings na mababa ang boltahe at isang high precision laminated iron core structure, ang 500kva 400v to 11kv step up pole transformer's coils ay idinisenyo upang maging lubhang matibay, na may kakayahang epektibong labanan ang malaking radial at axial electrodynamic forces na nabuo sa panahon ng mga short circuit, kaya tinitiyak na ang mga coil ay hindi masisira. Itong 500kva 400v hanggang 11kv step up pole transformer ay sumasailalim sa mahigpit na short circuit test alinsunod sa mga internasyonal na pamantayan gaya ng IEEE. Maaari kaming magbigay ng kaukulang mga ulat sa pagsubok upang ipakita ang kakayahan sa pagpapatakbo ng aming produkto sa ilalim ng matinding mga kondisyon.

Teknikal na parameter:

T: Kapag tinataas ang 400V low voltage power supply sa 11kV para sa grid connection o long distance transmission, pipiliin ang 400v hanggang 11kv step up pole transformer 500kva . Anong mga teknikal na kadahilanan ang kailangang isaalang-alang kasama ang saklaw ng regulasyon ng boltahe, grupo ng koneksyon, boltahe ng impedance, antas ng pagkakabukod?

A: Para sa 400v hanggang 11kv step up pole transformer 500kva, ang mga pangunahing teknikal na salik ay ang mga sumusunod: Ang inirerekomendang hanay para sa regulasyon ng boltahe ay walang pagsasaayos ng boltahe ng pagkarga na ±2×2.5% sa mataas na boltahe na bahagi upang mabayaran ang mga pagbabago sa boltahe sa mababang bahagi ng boltahe. Ang grupo ng koneksyon ay dapat piliin bilang Dyn11, gamit ang delta winding upang sugpuin ang harmonics at ang star winding upang magbigay ng neutral na point grounding. Ang pamantayan ng boltahe ng impedance ay 4%, na maaaring balansehin ang pagbaba ng boltahe at kasalukuyang fault. Sa mga tuntunin ng antas ng Insulation, ang mataas na boltahe na bahagi ay dapat matugunan ang 35kV para sa normal na dalas at 75kV para sa salpok ng kidlat. Ang distansya sa labas ng creepage ay dapat na hindi bababa sa 275mm upang matiyak ang ligtas na operasyon sa mga polluted at lightning strike na kapaligiran.

Pangunahing Bahagi ng Pole Mounted Transformers

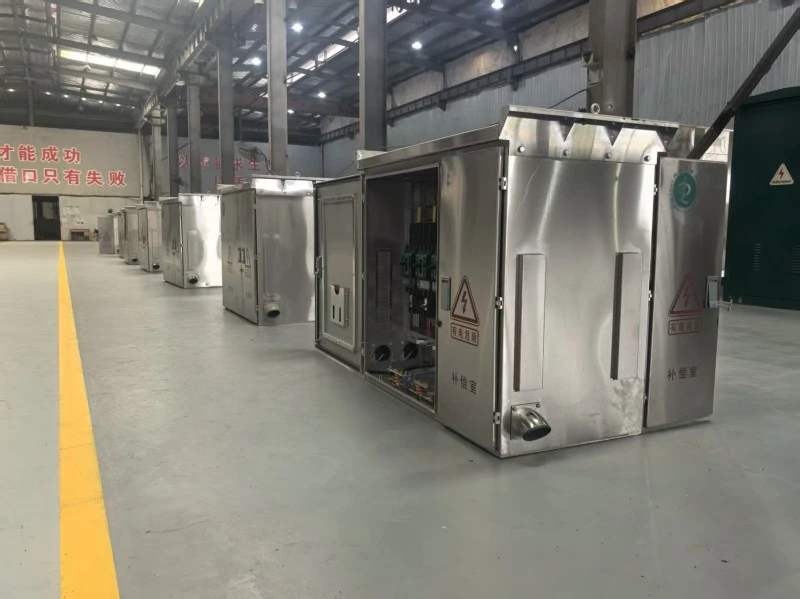

Uri ng Pag-mount sa harap LV DB

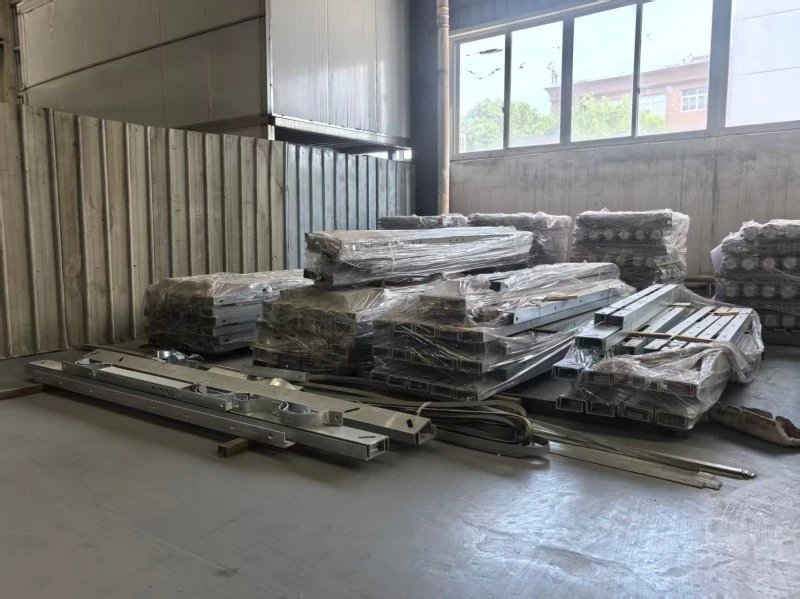

Pole Line Hardware

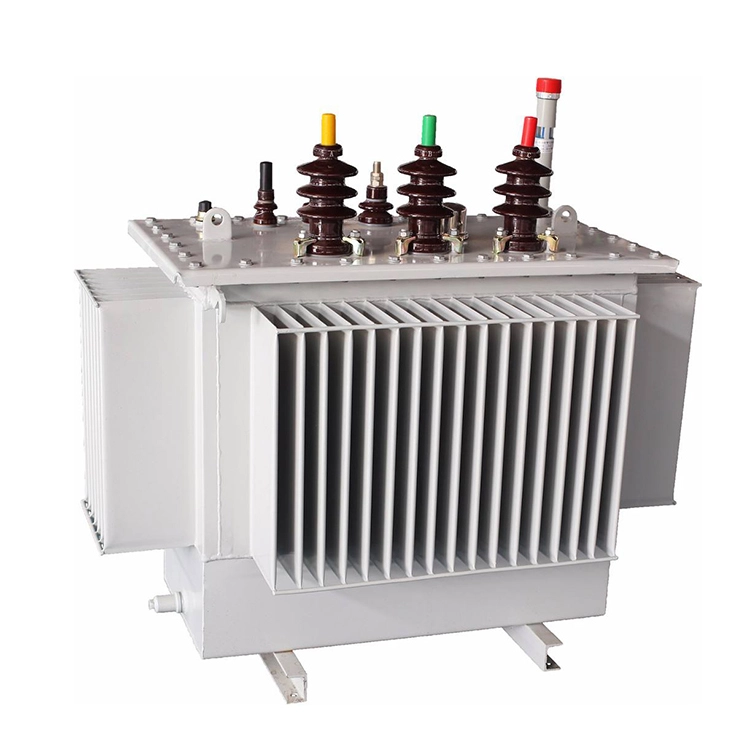

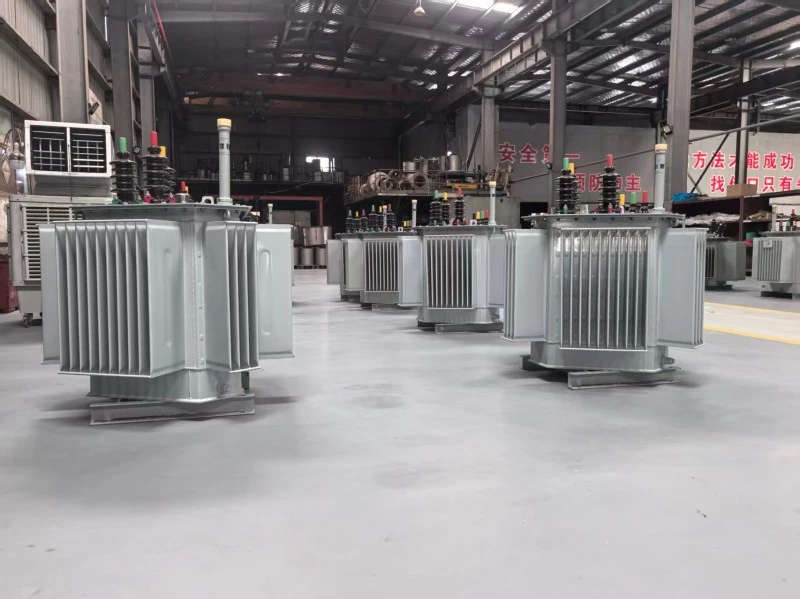

Pole Mounted Transformer

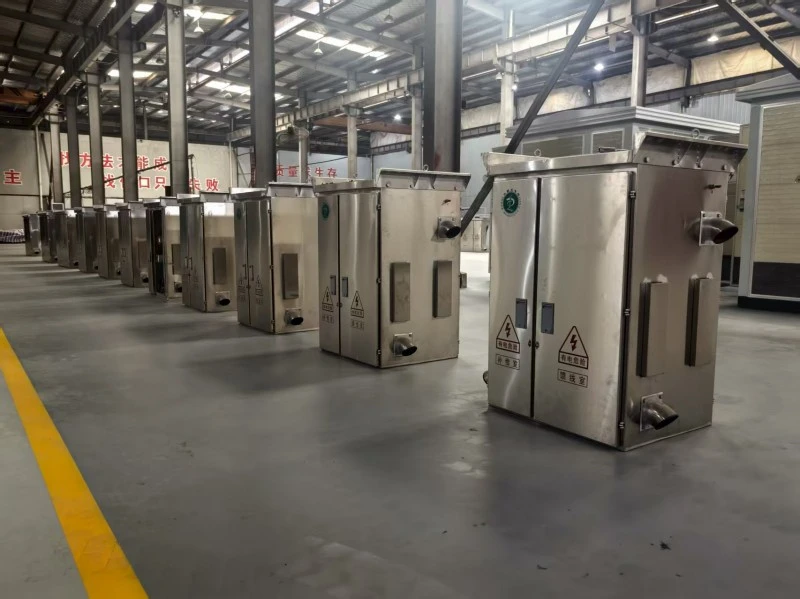

Uri ng Pag-mount sa Gilid na LV DB

Paggawa ng mga Kagamitan

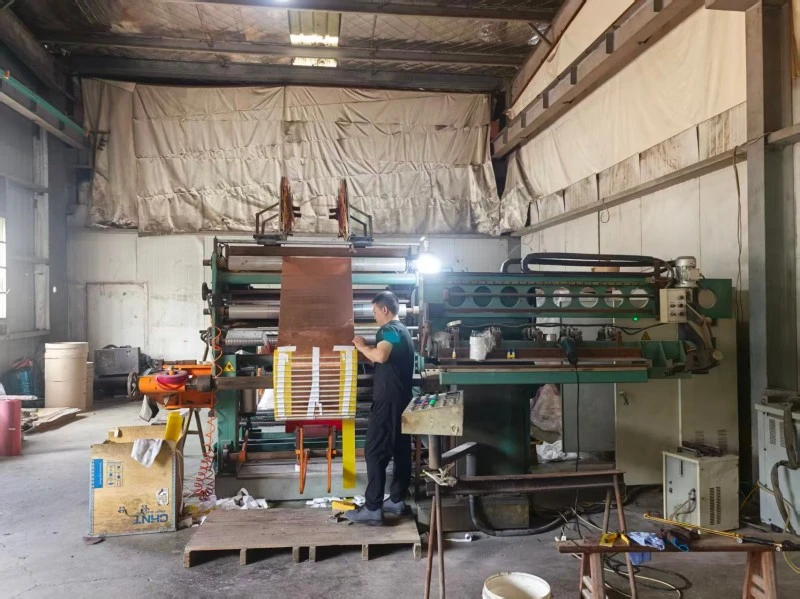

Foil Winding Machine

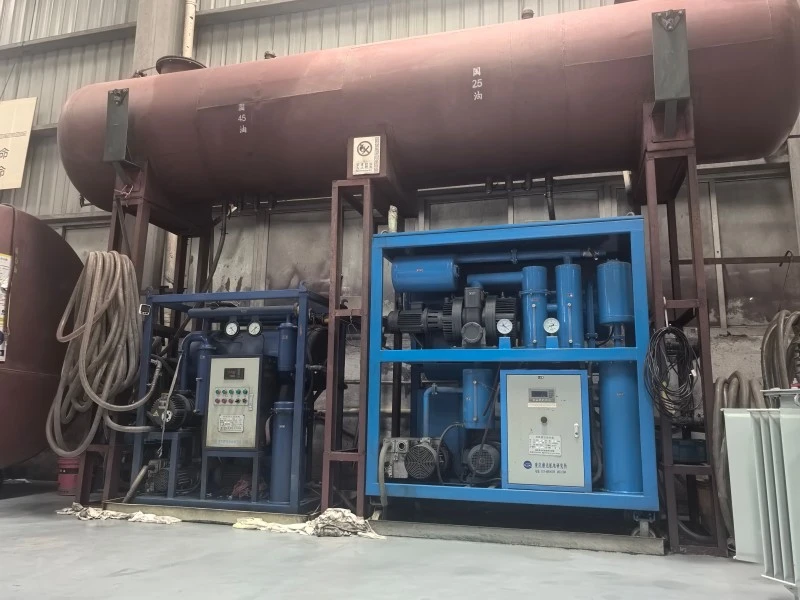

Yunit ng Pagpuno ng Langis

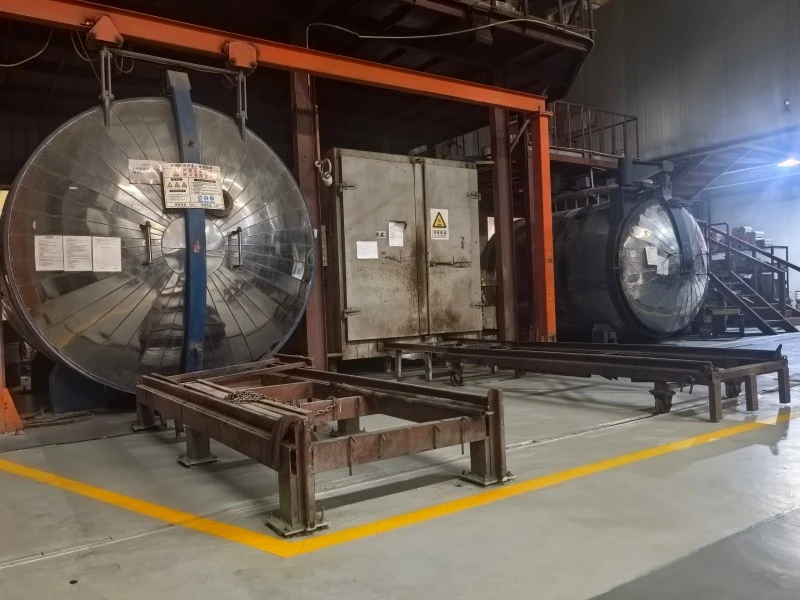

Transformer Oven at Casting Unit

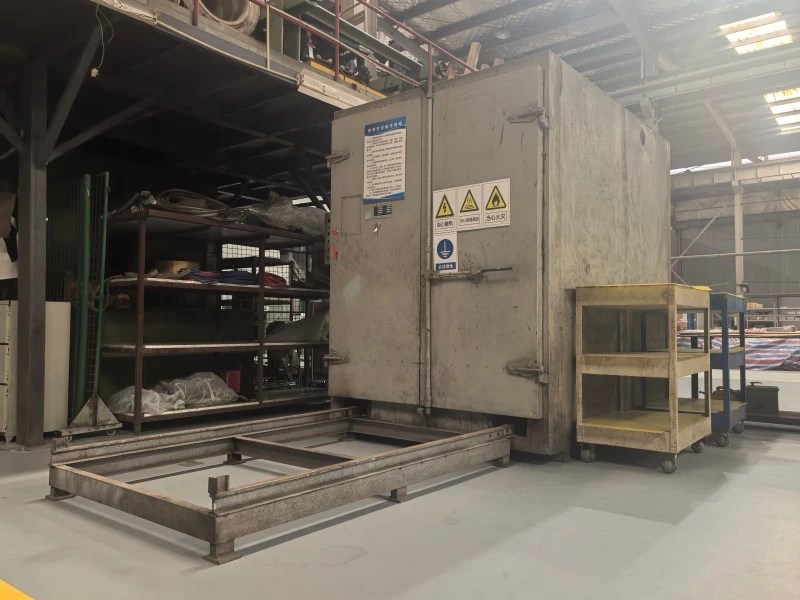

Transformer Oven

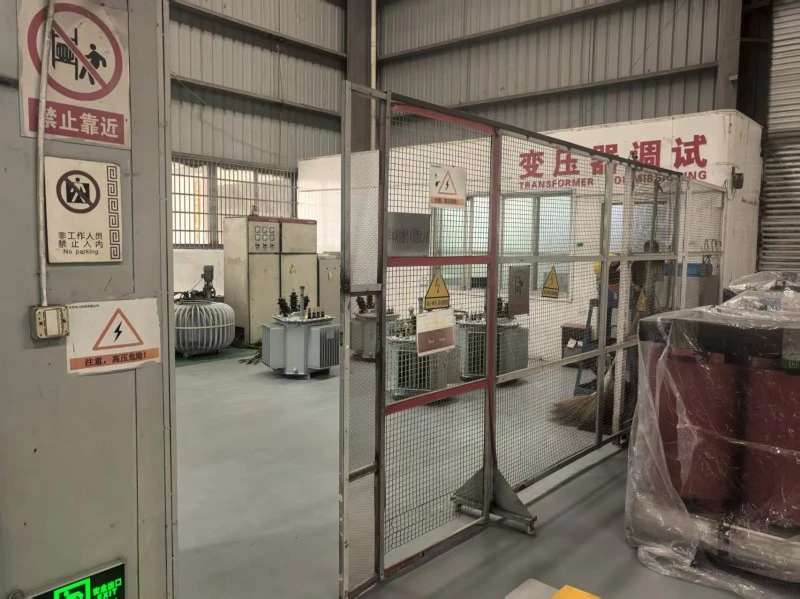

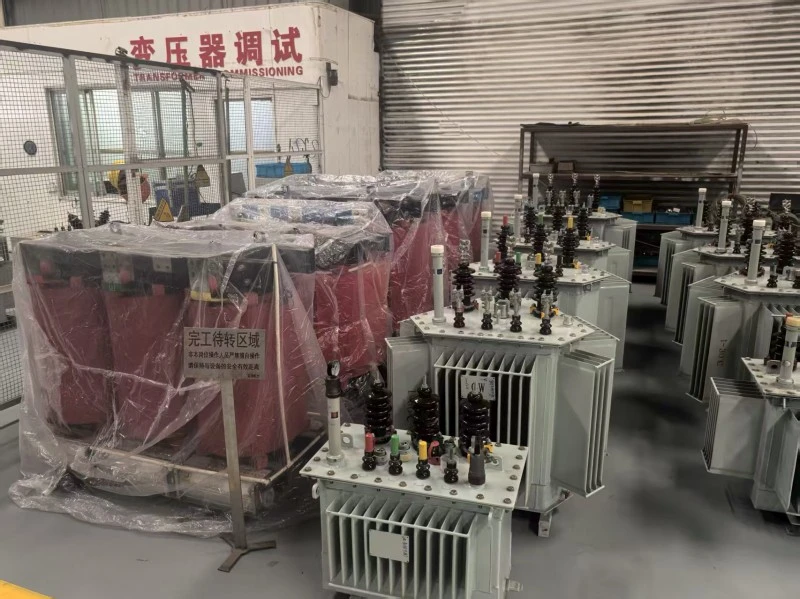

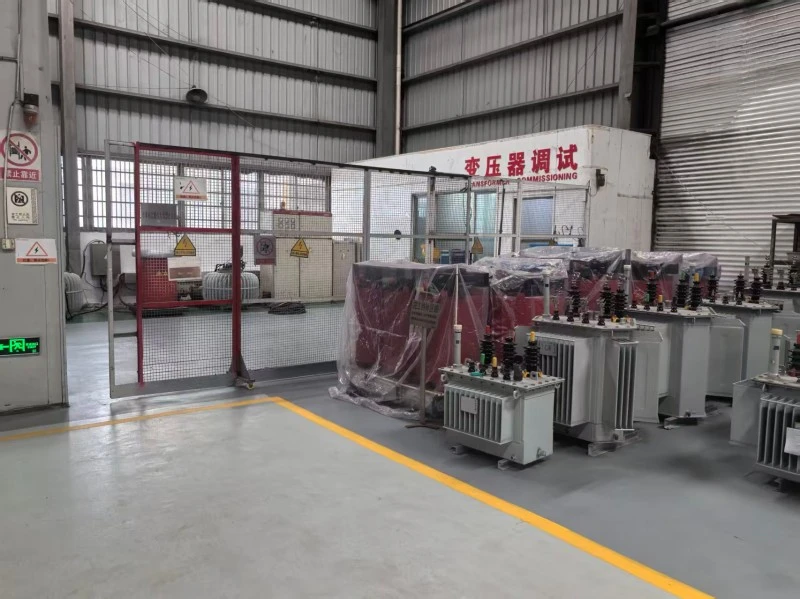

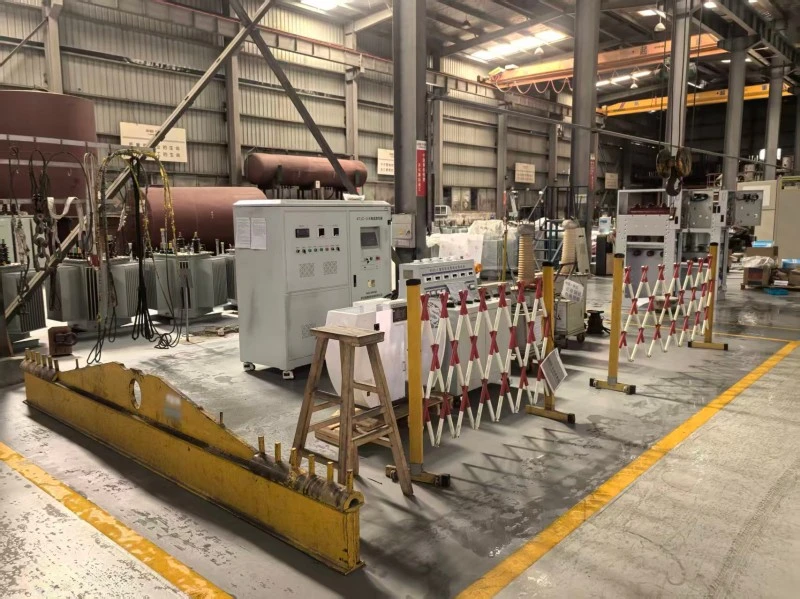

Testing center

Mga Transformer sa Pagpoproseso

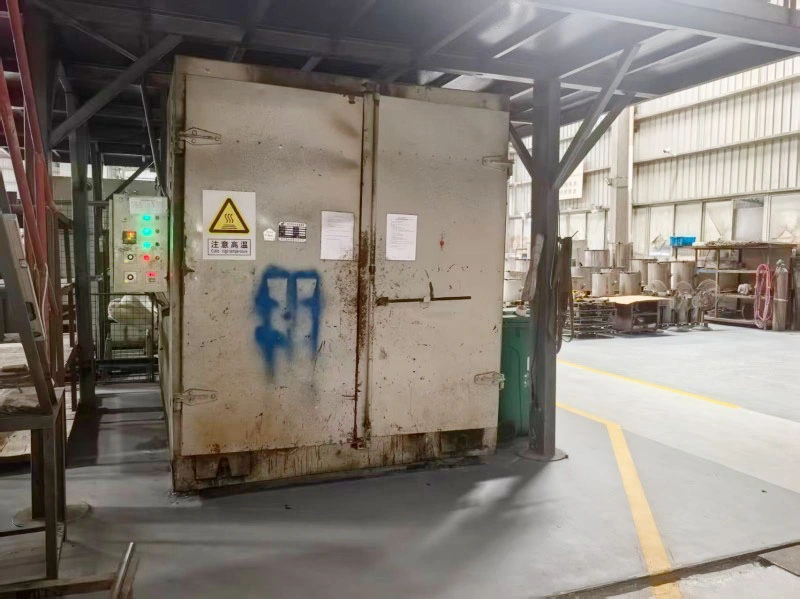

Transformer sa pagpapatuyo

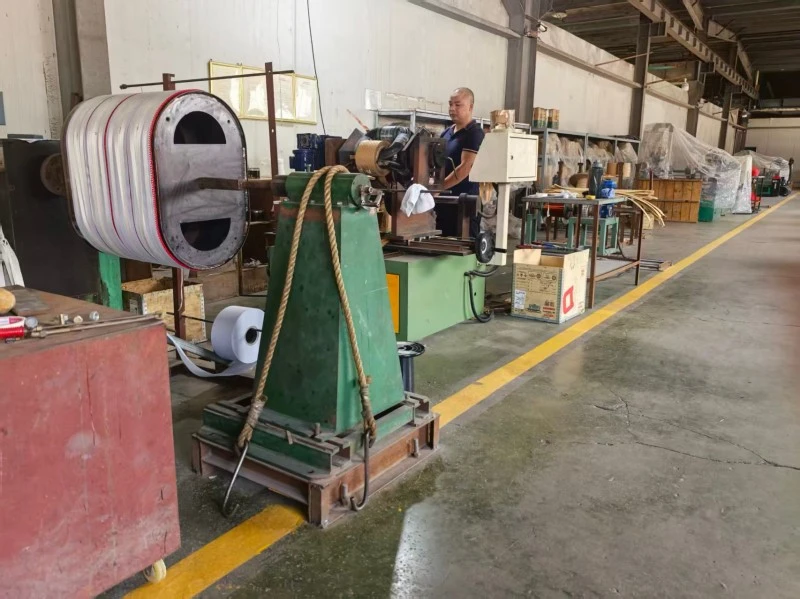

Transformer sa Winding 2

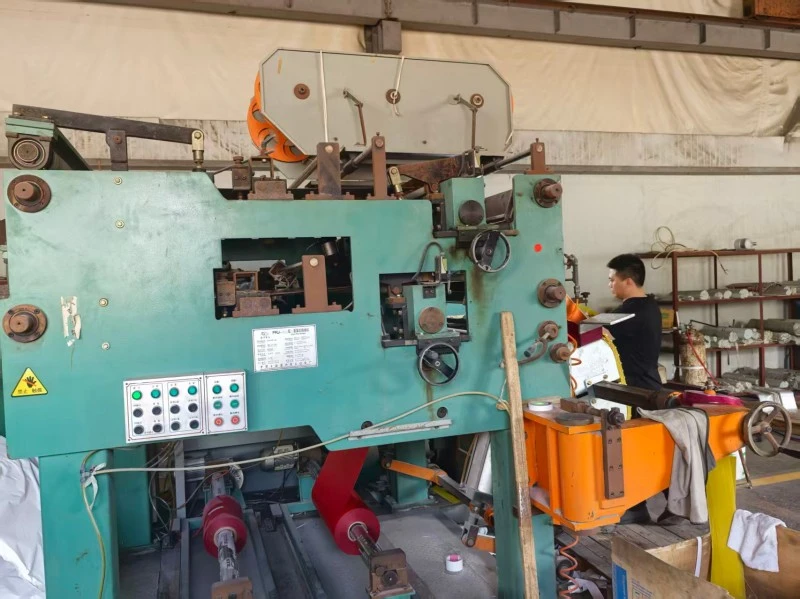

Transformer sa Winding

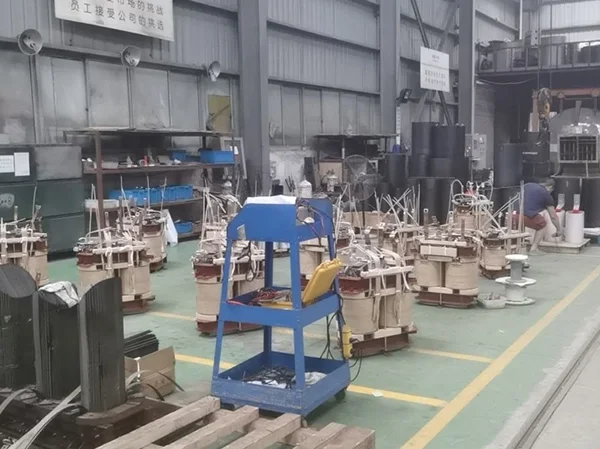

Nasa assemble na ang Transfromer
