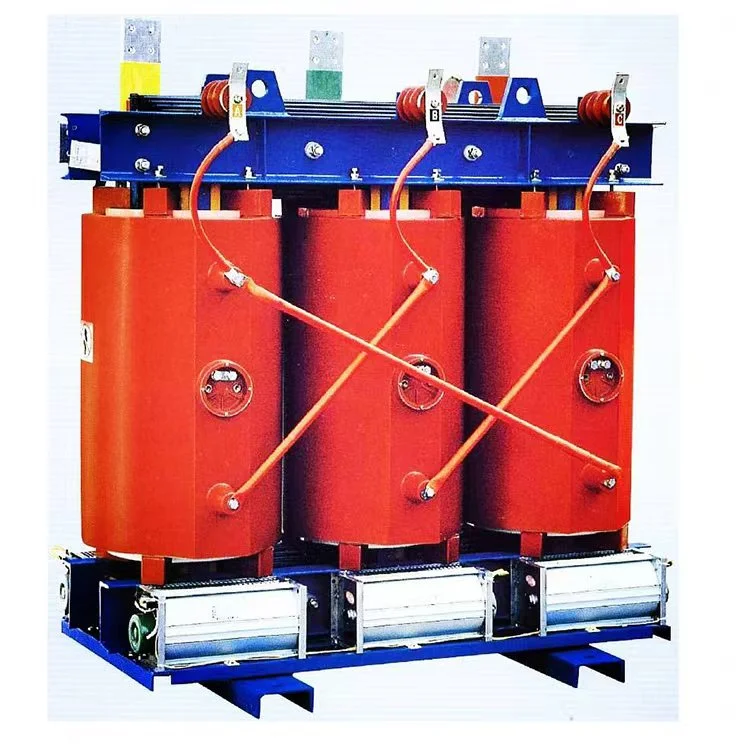

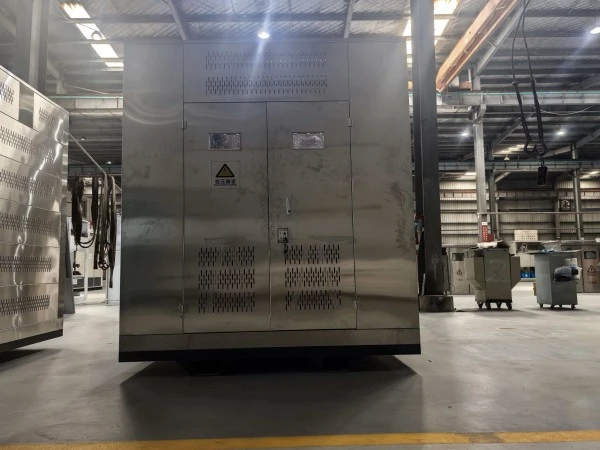

SCB10 3500kVA 11kV 415V Dry Type Transformer

Ang SCB10 3500kVA 11kV 415V dry type transformer ay isang high performance na cast resin transformer na idinisenyo para sa maaasahang pamamahagi ng kuryente sa mga demanding environment. Sa rate na kapasidad na 3500kVA, pangunahing boltahe na 11kV, at pangalawang boltahe na 415V, nag-aalok ang transformer na ito ng mahusay na kaligtasan sa kuryente, mababang maintenance, at mahusay na thermal performance.

Magpadala ng Inquiry

Paglalarawan ng Produkto

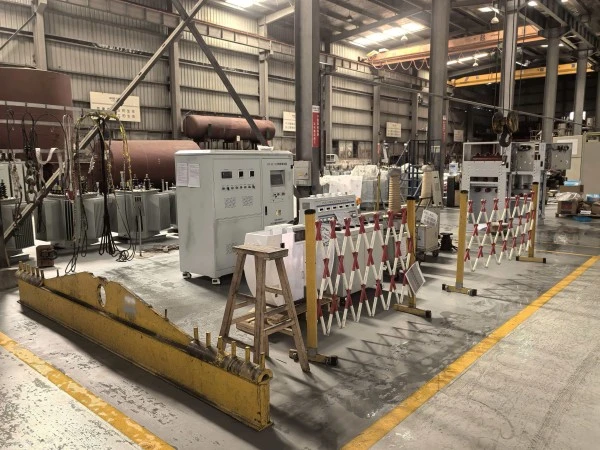

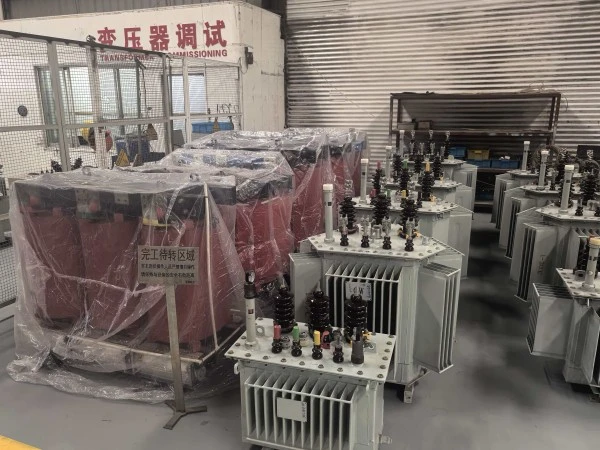

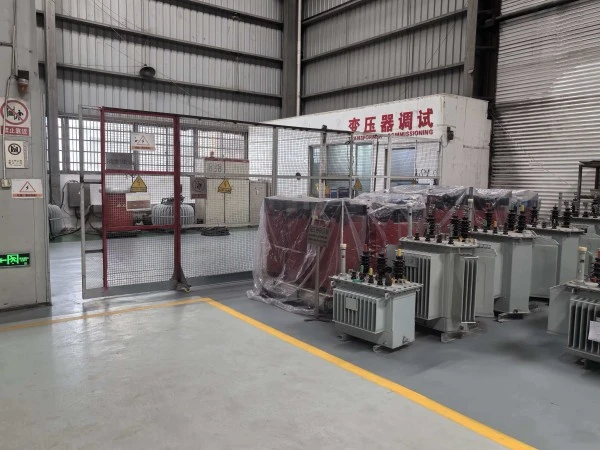

Ang Wenzhou Xifa Electrical Equipment Co., Ltd., bilang isang propesyonal na tagagawa ng oil immersed at dry type na mga transformer, ay nagtatag ng isang mahigpit na proseso ng produksyon na sumasaklaw sa pagkuha, pagmamanupaktura, at panghuling inspeksyon ng produkto. Sa aming factory, ang factory acceptance testing ay hindi isang sampling procedure kundi isang mandatoryong 100% full inspection para sa bawat solong transformer. Ang mga pagsubok ay isinasagawa alinsunod sa pinakabagong mga domestic at internasyonal na pamantayan, gamit ang naka-calibrate na mataas na katumpakan na kagamitan sa pagsubok. Ang mga pangunahing de-koryenteng parameter ng transpormer, tulad ng ratio ng boltahe, impedance, pagkalugi, at lakas ng pagkakabukod ay na-verify na item sa pamamagitan ng item. Ang mga produkto lamang na pumasa sa lahat ng mga item sa pagsubok nang walang pagbubukod ang binibigyan ng permit. Ang mahigpit na sistema ng pagsubok na ito ay ang aming teknikal na garantiya para sa pangako na "ang bawat transpormer na inihatid namin ay mapagkakatiwalaan.

Proseso ng Produksyon ng SCB10 3500kVA 11kV 415V dry type na transpormer

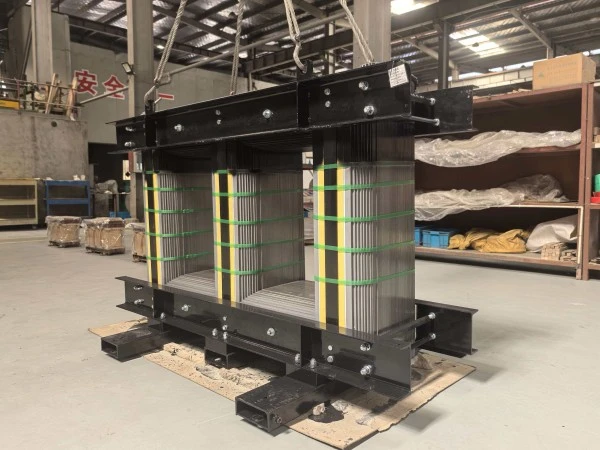

I. Core Manufacturing

Ang core ay ang sentral na landas para sa electromagnetic induction, at ang katumpakan ng pagmamanupaktura nito ay direktang nakakaapekto sa pagganap ng transpormer.

1.Pagputol at Pag-blanking: Ang mataas na kalidad na silicon steel strip ay pinuputol nang pahaba at nakahalang sa mga sheet ng kinakailangang lapad at haba. Ang mga hiwa na gilid ay dapat na may kaunting burr at mataas na dimensional na katumpakan upang mapanatili ang magandang magnetic permeability.

2. Pagsuntok at Pag-stack: Ang mga ginupit na silicon na steel sheet ay sinuntok (hal., para sa mga butas) at pagkatapos ay isinalansan sa bawat layer ayon sa drawing upang bumuo ng isang kumpletong, multi step core leg.

3.Insulation Sealing: Pagkatapos ng stacking, ang epoxy resin ay sinipilyo o tinatakan sa dulo at ibabaw ng core para sa pagkakabukod at proteksyon laban sa kalawang.

II. Paggawa ng Coil

Ito ang pinaka-kumplikado at kritikal na bahagi ng SCB10 3500kVA 11kV 415V dry type transformer

produksyon. Ang layunin ay lumikha ng mga windings na nagdadala ng boltahe at kasalukuyang at selyuhan ang mga ito ng epoxy resin sa isang solid, insulated na istraktura.

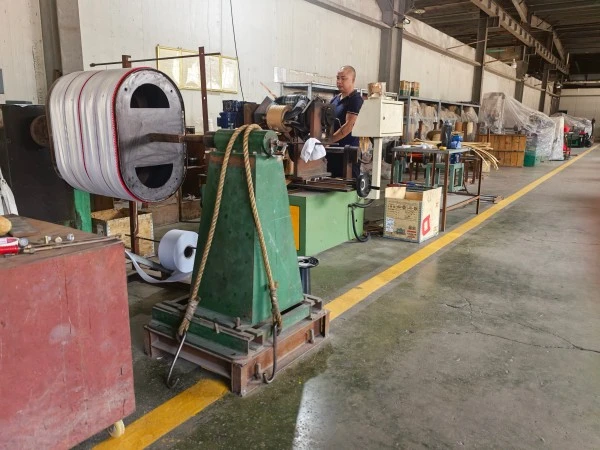

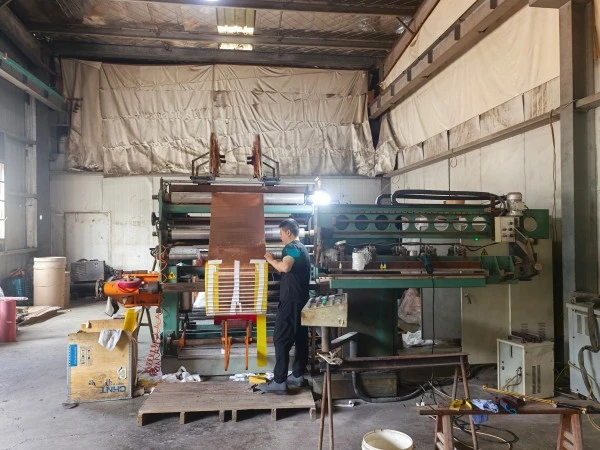

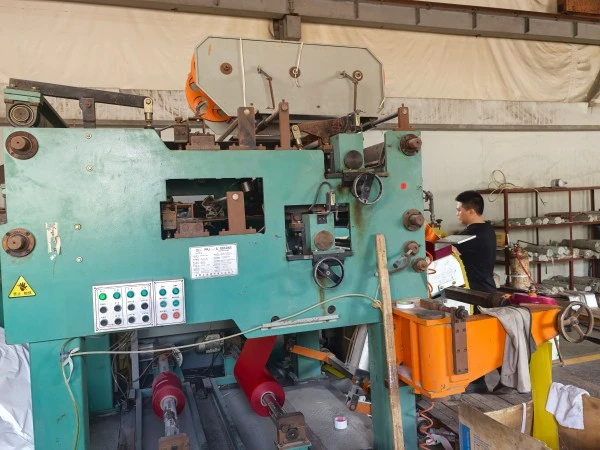

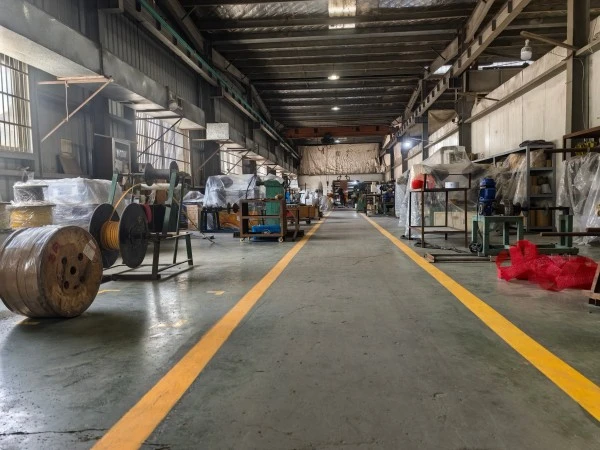

1.Coil Winding: Sa isang nakalaang winding machine, ang copper foil o copper wire ay idinidikit sa isang mandrel upang mabuo ang high voltage (HV) at low voltage (LV) windings. Sa panahon ng paikot-ikot, ang interlayer insulation, end insulation, at mga lead ay tiyak na inilalagay.

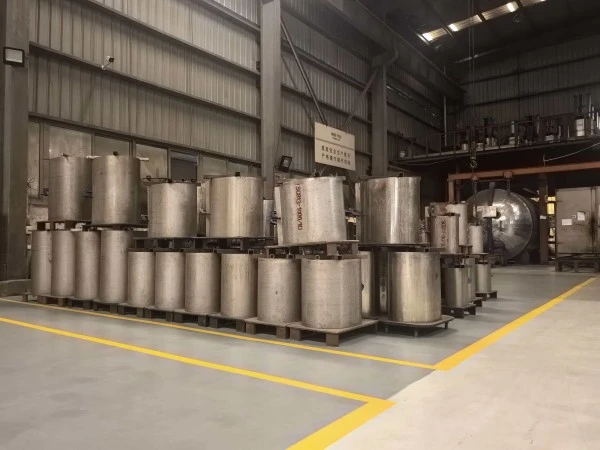

2.Pre drying and Molding: Ang wound coil ay nililinis at inilagay sa isang casting mold. Pagkatapos ay ipapadala ang assembly sa isang oven para sa paunang pagpapatuyo. Ang hakbang na ito ay mahalaga; ang moisture ay dapat na ganap na maalis mula sa coil, dahil ang natitirang moisture ay magdudulot ng mga air pockets pagkatapos ng paghahagis, na lubhang makakompromiso sa pagganap ng pagkakabukod.

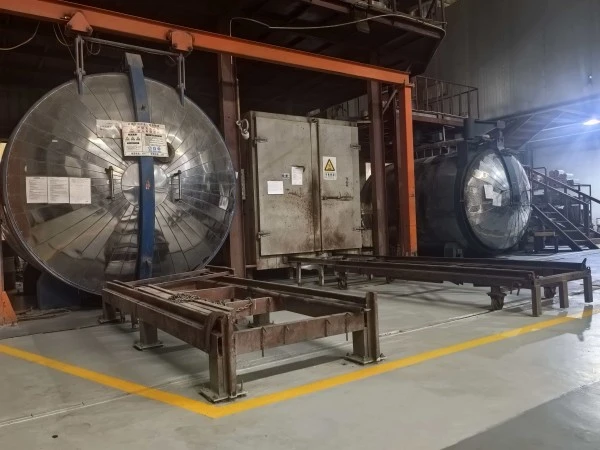

3.Vacuum Casting: Ito ang pangunahing proseso sa pagtukoy sa buhay ng produkto. Ang pinatuyong coil sa loob ng molde nito ay inilalagay sa isang vacuum casting tank, kung saan ang mataas na vacuum, ang presyon ay maaaring bumaba sa ibaba 100 Pa ay iginuhit. Sabay-sabay, ang isang tumpak na pinaghalong epoxy resin, hardener, at filler (hal., silica powder) ay pinaghalo at na-degas. Sa ilalim ng vacuum, ang timpla ay ibinubuhos sa amag, tinitiyak na ito ay tumagos sa lahat ng puwang ng coil at ang huling produkto ay walang mga bula.

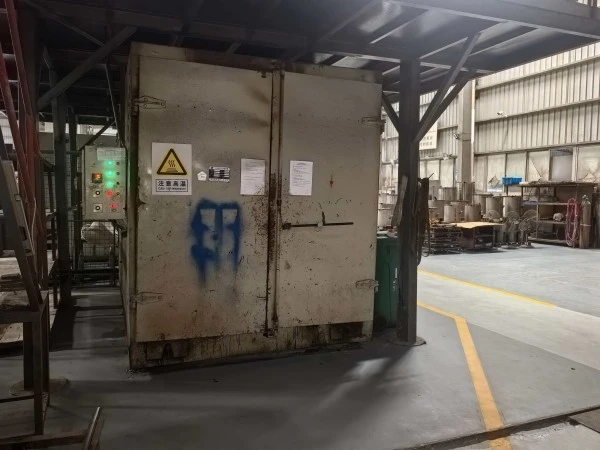

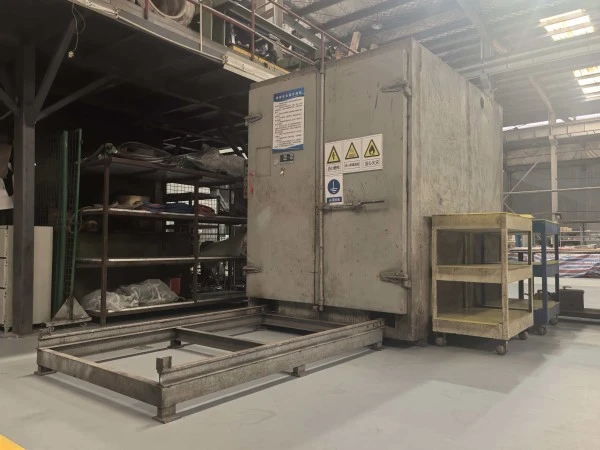

4.Mataas na Pagpapagaling sa Temperatura: Pagkatapos ng paghahagis, inilalagay ang amag sa isang curing oven para sa mataas na temperatura na curing. Karaniwang ginagamit ang multi stage temperature ramp (hal., mula 75°C hanggang 135°C sa mga hakbang). Nagbibigay-daan ito sa epoxy resin na ganap na mag-react ng kemikal, na bumubuo ng isang matigas, lumalaban sa init, solidong masa na may mahusay na mga katangian ng insulating.

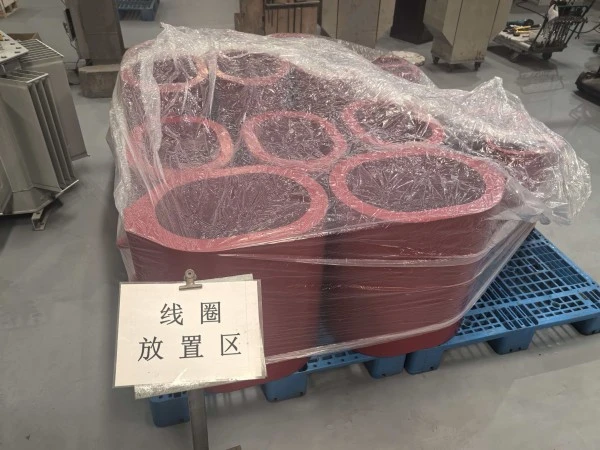

5. Pagdemolde at Pagtatapos: Pagkatapos ng curing, aalisin ang amag. Ang ibabaw ng coil ay giniling, pinutol, at nilagyan ng chamfer upang makamit ang isang makinis na pagtatapos at tumpak na mga sukat, handa na para sa susunod na yugto.

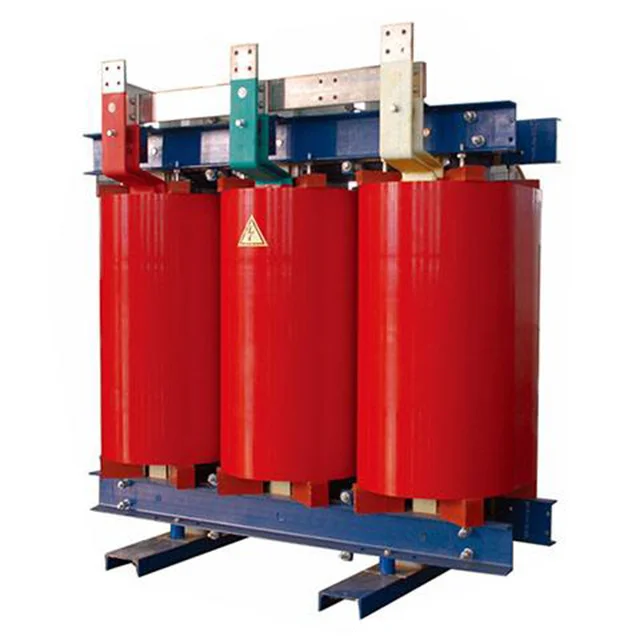

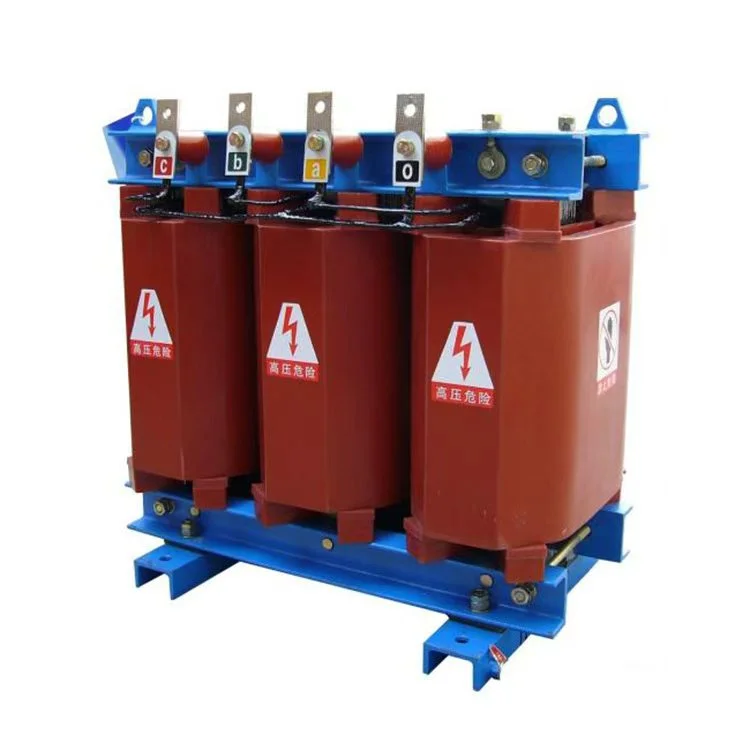

Scb10 3500kva 11kv 415v Dry Type Transformer

Mga Parameter ng Produkto:

Pangalan	SCB10 3500kVA 11kV 415V dry type na transpormer
Na-rate na Kapasidad	3500kva
Pangunahing boltahe	11KV
Pangalawang boltahe	415V
Materyal na pagkakabukod	Cast dagta
Pangkat ng Vector	Dyn11 Yyn0
Walang Load Loss (P0)	Batay sa pangangailangan ng customer
Nawala ang Pag-load (Pk) @ 120°C	Batay sa pangangailangan ng customer
Impedance Voltage (Uk)	8%
Klase ng Insulasyon	CLASS F o H
Paraan ng paglamig	ONAF ONAF
Bahagyang discharge	Wala pang 10pc
