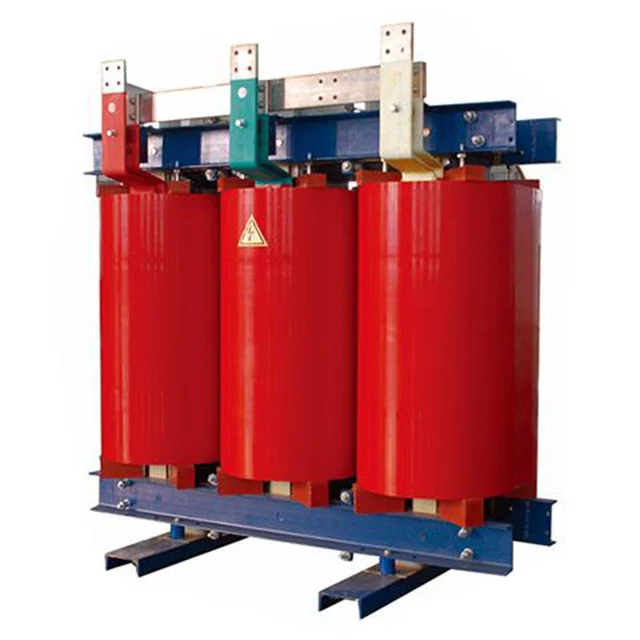

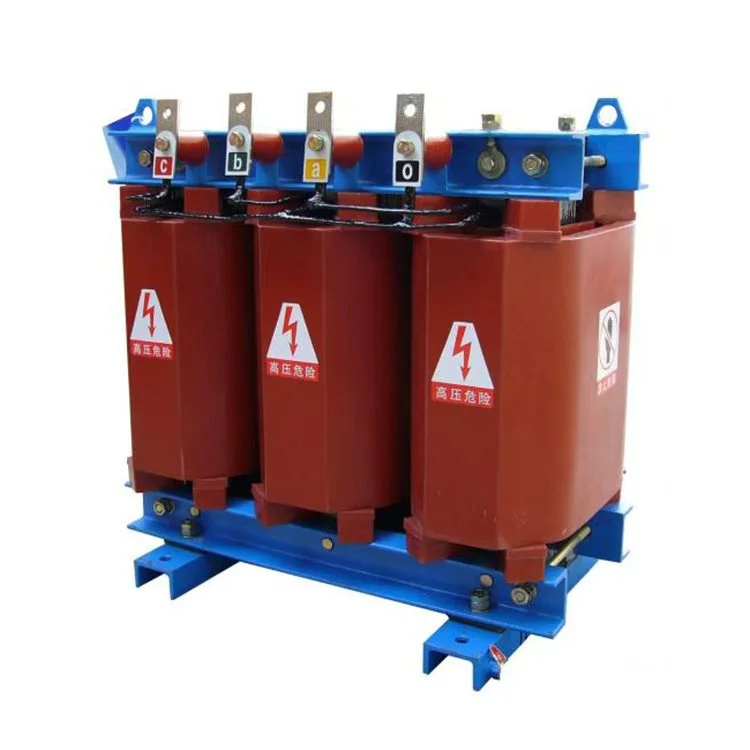

500kva 11kv Dry Type Nltc Distribution Transformer

Laban sa backdrop ng lumalaking pandaigdigang pangangailangan ng kuryente, ang 500kva 11kv dry type nltc distribution transformer ay malawakang ginagamit sa mga lugar tulad ng rural power grids, industriya, commerce, bagong enerhiya, at mga pampublikong pasilidad. Ang kanilang mataas na pagiging maaasahan ay napatunayan sa pamamagitan ng operasyon sa higit sa 50 mga bansa at rehiyon sa buong mundo. Naibenta na ang mga ito sa mga bansa at rehiyon kabilang ang Tanzania, Zimbabwe, Ghana, South Africa, Kenya, Zambia, at iba pa.

Mga Structural na Katangian ng 500kva 11kv dry type nltc distribution transformer:

Mga Coils: Ang mga coil ay sinusugatan ng mga konduktor na tanso, alinman sa wire na sugat o foil na sugat, pinalakas ng fiberglass, at ganap na na-cast gamit ang epoxy resin na walang mga filler gamit ang vacuum drying at degassing na mga proseso. Nagreresulta ito sa mataas na mekanikal na lakas, malakas na short circuit na makatiis ng kakayahan, at mahusay na impulse resistance.

High Voltage Windings: Ang mga terminal ng pagsisimula at pagtatapos, pati na rin ang mga intermediate tapping lead, ay naka-embed sa mga copper nuts. Ang istrukturang ito ay nagbibigay ng magandang tigas, nagpapadali sa pagpapalit ng gripo, at tinitiyak ang maayos at aesthetically na kaaya-ayang hitsura.

Core: Ang core ay binuo gamit ang mataas na kalidad na grain oriented cold rolled silicon steel sheets na may 45 degree na ganap na mitered multi step lap joints. Ang ibabaw ng 500kva 11kv dry type nltc distribution transformer ay pinahiran ng isang insulating resin layer, na nagbibigay ng moisture resistance, rust prevention, at noise reduction.

Clamping System: Ginagamit ang mga elastic na bahagi sa pagitan ng core, mga clamping fixture, at coil para panatilihing nasa ilalim ng pare-parehong compression ang mga coil, sa gayon ay binabawasan ang mga antas ng ingay.

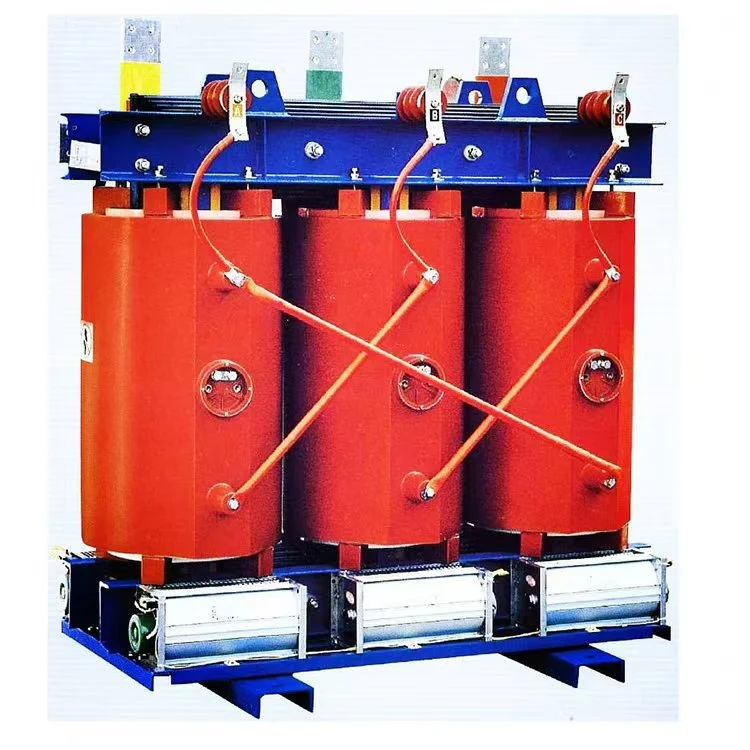

Disenyo ng Paglamig: Ang 500kva 11kv dry type nltc distribution transformer ay idinisenyo para sa natural cooling (AN). Ang mga longitudinal ventilation duct ay preformed sa loob ng coil walls ng ganap na cast high voltage at low voltage windings. Maaaring i-install ang forced air cooling AF equipment cooling fan bilang isang opsyon. Sa sapilitang paglamig ng hangin, ang na-rate na kapasidad ng output ay maaaring tumaas ng 50%.40% para sa mga rating na 500kVA at mas mababa.

Pagsubaybay sa Temperatura: Ang 500kva 11kv dry type nltc distribution transformer ay nilagyan ng BWDK series temperature controller. Ang mga platinum resistance sensor na Pt100 ay inilalagay sa mga pre embedded na butas sa tuktok ng mga low voltage coils upang masubaybayan ang pagtaas ng temperatura ng paikot-ikot. Awtomatikong sinisimulan o ihihinto ng controller ang mga cooling fan at nagbibigay ng mga function tulad ng fault alarm, over temperature alarm, at over temperature trip. Ang mga tampok na ito ay nag-aalok ng maaasahang proteksyon sa labis na karga para sa dry type na transpormer, at sa gayon ay pinahuhusay ang kaligtasan sa pagpapatakbo nito.

Mga Parameter ng Produkto:

Paggawa ng Kagamitan

Semi Tapos na Produkto

Proteksyon Enclosure IP21

Transformer Core

Transformer Winding

Test Center

Winding Workshop
