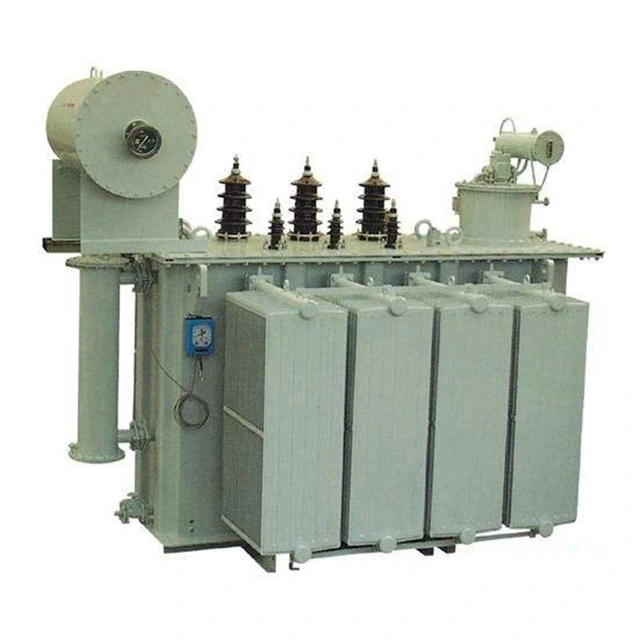

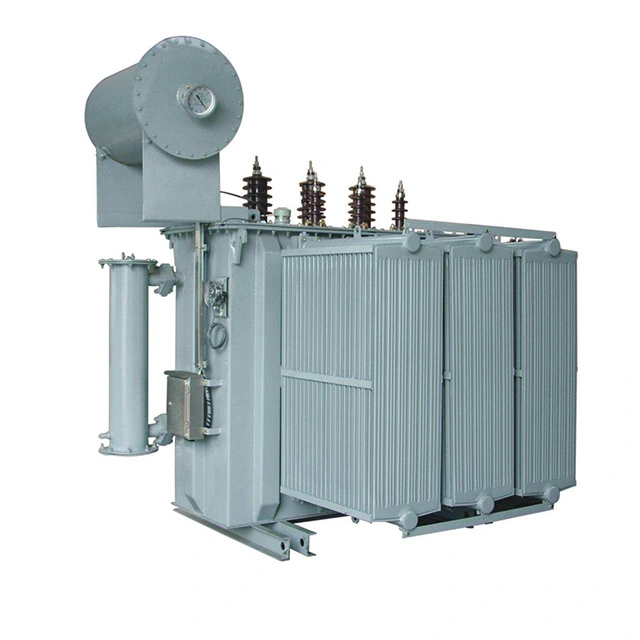

Panlabas na Power Transformer 10 Mva 33 hanggang 6.6 Kv

Ang panlabas na power transformer na 10 mva 33 hanggang 6.6 kv na may kapasidad na 10 mva at isang hanay ng boltahe na 33 hanggang 6.6 kv, ay isang uri ng panlabas na power transformer. Ang naka-rate na boltahe nito ay 10 mva, na may mataas na bahagi ng boltahe sa 33 kv at ang mababang bahagi ng boltahe ay 6.6 kv. Isa itong mainstream medium sized na transformer equipment para sa mga pang-industriya at pagmimina pati na rin sa mga industrial park, at ganap na sumusunod sa mga pamantayan ng IEC. Ang panlabas na power transformer na 10 mva 33 hanggang 6.6 kv pangunahing nagtatapos sa mga windings, iron core at insulating oil ng tatlong bahagi.

Ang mga windings ay ang mga de-koryenteng bahagi ng transpormer. Ito ay karaniwang ginagawa sa pamamagitan ng paikot-ikot na insulated flat copper wire o round copper wire sa isang winding mold. Naka-install ang mga windings sa iron core column ng outdoor power transformer 10 mva 33 hanggang 6.6 kv. Ang mga paikot-ikot na mababang boltahe ay nasa panloob na layer, at ang mga paikot-ikot na mataas na boltahe ay naka-install sa labas ng paikot-ikot na mababa ang boltahe. Sa pagitan ng mababang boltahe na windings at iron core, at sa pagitan ng mataas na boltahe na windings at mababang boltahe na windings, ang mga insulating material ay ginagamit upang gumawa ng mga manggas upang paghiwalayin ang mga ito, upang makamit ang pagkakabukod.

Ang iron core ay ang pangunahing magnetic path na bahagi ng panlabas na power transpormer 10 mva 33 hanggang 6.6 kv. Karaniwan itong ginagawa sa pamamagitan ng pagsasalansan ng silicon na naglalaman ng hot rolled o cold rolled silicon steel sheet na may kapal na 0.35 o 0.5 mm at pinahiran ng insulating paint. Ang ubod ng bakal ay nahahati sa dalawang bahagi: ang iron core column at ang yoke. Ang haligi ng bakal na core ay nilagyan ng paikot-ikot, at ang pamatok ay ginagamit upang isara ang magnetic circuit. Kasama sa mga pangunahing anyo ng istraktura ng iron core ang uri ng puso at uri ng shell.

Teknikal na parameter:

Ano ang iba't ibang paraan ng pag-install ng panlabas na power transpormer 10 mva 33 hanggang 6.6 kv?

Sa power engineering, ang pag-install ng mga panlabas na transformer ay pangunahing binubuo ng dalawang anyo: pag-install na naka-mount sa poste at pag-install na naka-mount sa lupa. Anuman ang paraan na pinagtibay, ang kaligtasan ay laging nauuna. Sa pinakatanyag na lugar sa paligid ng transpormer, isang kapansin-pansing palatandaan ng babala ay dapat na nakabitin upang paalalahanan ang mga dumadaan na huwag lumapit.

Para sa panlabas na power transpormer na 10 mva 33 hanggang 6.6 kv na naka-install sa lupa, isang proteksiyon na bakod na may taas na hindi bababa sa 1.7 metro ang dapat idagdag sa paligid nito, at dapat mayroong sapat na ligtas na espasyo sa pagpapatakbo sa pagitan ng bakod at platform ng transformer.

Para sa pag-install sa mga poste o tower, kinakailangan na ang lahat ng mataas at mababang boltahe na lead ay dapat gumamit ng mga insulated conductor at ang mababang boltahe na bahagi ay maaari ding gumamit ng mga hubad na busbar. Ang lahat ng mga bahagi ng bakal na ginamit ay dapat na yero upang maiwasan ang kalawang at kaagnasan.

Kung ang pag-install ay ginawa sa lupa, ang taas ng base ay karaniwang nakatakda sa humigit-kumulang 500mm. Ang base na ito ay karaniwang ginagawa gamit ang mga brick o ibinuhos na kongkreto, at pagkatapos ay ang ibabaw ay pinakinis ng 1:2 cement mortar. Ang flat steel o channel na bakal ay kailangang ilagay sa ibabaw upang magsilbing running track para sa transpormer.

Sa panahon ng pag-install, mahalagang tiyakin na ang track ay level at ang track gauge ay perpektong tumutugma sa wheel gauge ng transformer upang matiyak ang matatag na operasyon.
