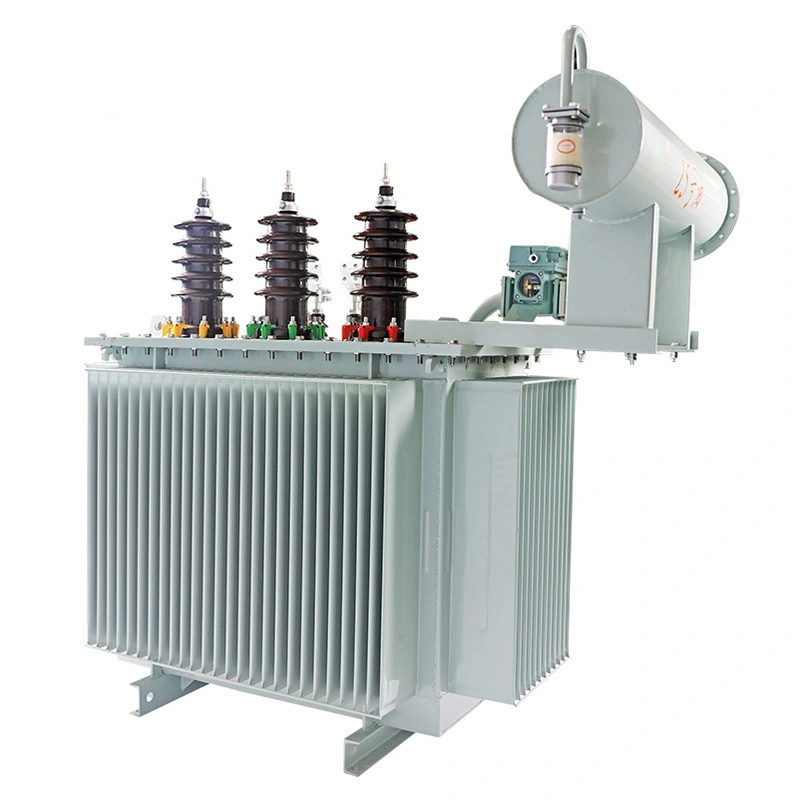

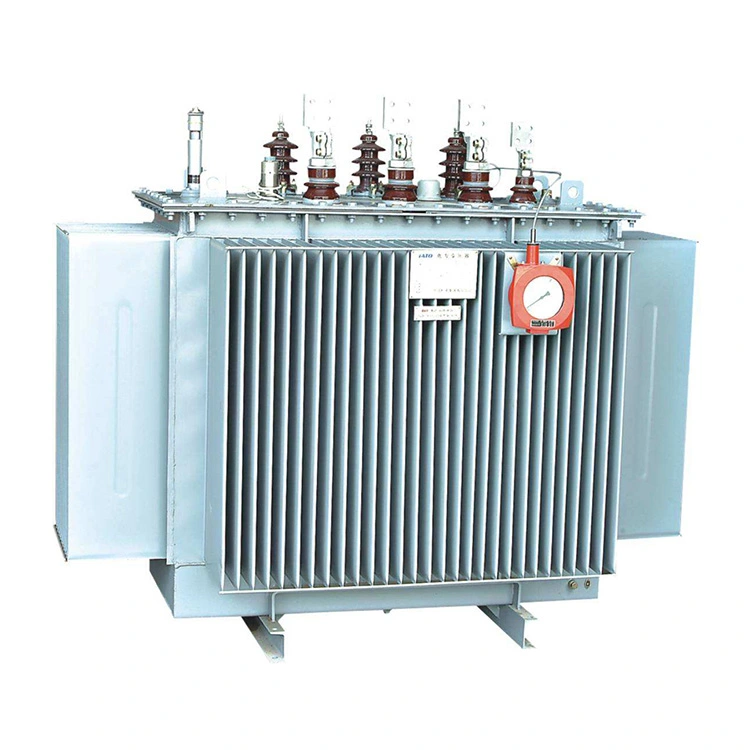

1000kva Distribution Power Transformer 11 hanggang 33kv

Ang 1000kva distribution power transformer 11 hanggang 33kv ay isang pangunahing medium voltage electrical equipment, na ginawa alinsunod sa mga pamantayan ng IEC 60076 at GB 1094. Kino-convert nito ang 11kV input power sa 33kV output, na napagtatanto ang paghahatid ng enerhiya sa pagitan ng mga antas ng boltahe, na malawakang ginagamit sa mga pang-industriyang parke, mga istasyon ng kuryente, pag-upgrade ng rural grid at malalaking pang-industriya na negosyo.

Gumagamit ng YNd11 vector group, CRGO silicon steel core at pure copper windings, 1000kva distribution power transformer 11 hanggang 33kv na nagtatampok ng mababang pagkonsumo ng enerhiya, malakas na overload na kapasidad at stable na performance. Sa ± 2 × 2.5% na walang regulasyon ng boltahe ng pag-load, tinitiyak nito ang matatag na output, at ang hermetic sealed na istraktura nito ay nababagay sa panloob at panlabas na pag-install, na nagbibigay ng maaasahang suporta sa kuryente para sa iba't ibang mga sitwasyon.

Pangunahing ginagamit ang 1000kva distribution power transformer 11 hanggang 33kv sa mga sitwasyong nagpapalakas ng boltahe ng mga medium voltage power grid.

Ang mga partikular na larangan ng aplikasyon nito ay kinabibilangan ng:

1. Mga parkeng pang-industriya, malalaking pang-industriya at pagmimina: I-convert ang 11 kv power na nabuo ng sarili nilang power plants o nakuha mula sa power grid sa 33 kv high voltage power para sa internal power transmission at power supply sa malalaking kagamitan.

2. Mga power plant at substation: Ginagamit bilang kagamitan sa pagpapalakas ng boltahe para sa pagbuo ng mga set, na ginagawang 33 kv high voltage power ang mababang boltahe na power grid at ikinokonekta ito sa medium voltage power grid.

3. Pag-upgrade ng rural power grid: Taasan ang antas ng boltahe ng rural power grid, bawasan ang pagkalugi ng transmission, at tiyakin ang katatagan ng rural power supply.

4.Malalaking construction site at pansamantalang power supply projects: Magbigay ng stable na 33 kv high voltage power para sa malalaking construction machinery at pansamantalang power supply system.

Teknikal na parameter:

T: Ano ang mga pamantayan sa pagpapanatili para sa langis ng transpormer? Kailan kailangan ang muling pagdadagdag o pagpapalit ng langis?

A: Ang 1000kva distribution power transformer na ito na 11 hanggang 33kv ay gumagamit ng ganap na selyadong istraktura. Sa ilalim ng normal na operasyon nang walang pagtagas ng langis, hindi na kailangan para sa madalas na muling pagdadagdag ng langis.

Mga alituntunin sa pagpapanatili: Kumuha ng mga sample upang subukan ang langis ng transformer bawat 1 hanggang 2 taon, at subukan ang breakdown na boltahe, nilalaman ng kahalumigmigan, at halaga ng acid. Kung ang antas ng langis ay mas mababa sa karaniwang sukat, ang kulay ng langis ay madilim at maputik, ang nilalaman ng kahalumigmigan ay lumampas sa pamantayan, o ang lakas ng pagkakabukod ay bumababa, ang napapanahong muling pagdadagdag ng langis o pangkalahatang pagpapalit ng langis ay kinakailangan. Mahigpit na ipinagbabawal na paghaluin ang iba't ibang brand o iba't ibang manufacturer's transformer oil. Pagkatapos ng pagpapalit ng langis, kinakailangan ang masusing pag-ubos upang maiwasan ang mga lokal na discharge fault na dulot ng mga bula ng hangin sa langis.

T: Ano ang karaniwang short circuit impedance value set ng 1000kva distribution power transformer 11 hanggang 33kv ? Ano ang kahalagahan ng setting na ito?

A: Ang karaniwang short circuit impedance ay nakatakda sa 6.5%. Ang value na ito ay ang pambansang pamantayan at IEC standard na setting para sa 1000kva distribution power transformer 11 hanggang 33kv level. Hindi ito maaaring baguhin nang basta-basta.

Ang kahalagahan ng core ng disenyo ay nasa: Una, epektibo nitong nililimitahan ang peak short circuit current sa panahon ng grid short circuit fault, binabawasan ang epekto ng short circuit electromotive force sa mga windings at core ng transformer, at iniiwasan ang mga malalaking fault gaya ng winding deformation at core damage; Pangalawa, tumutugma ito sa short circuit capacity ng medium voltage grid, tinitiyak ang tumpak na koordinasyon ng mga setting ng upstream at downstream switchgear at relay protection device, pinipigilan ang over level tripping ng mga fault, at ginagarantiyahan ang stability ng buong medium voltage distribution system; Pangatlo, kinokontrol nito ang rate ng pagsasaayos ng boltahe ng 1000kva distribution power transformer 11 hanggang 33kv, naiiwas ang labis na paglihis ng boltahe sa panahon ng pagbabagu-bago ng load, at tinitiyak na ang kalidad ng power supply ay nakakatugon sa mga pamantayan.
