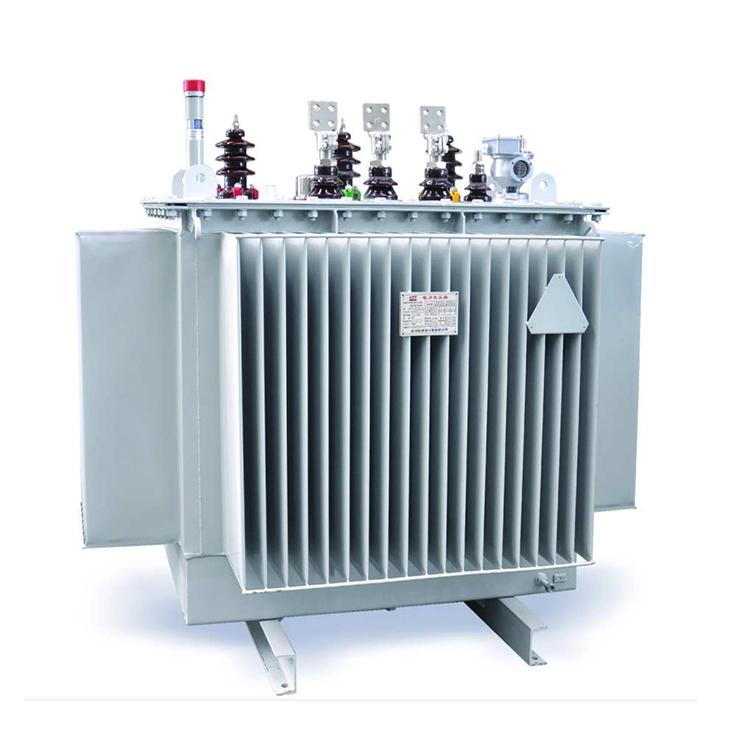

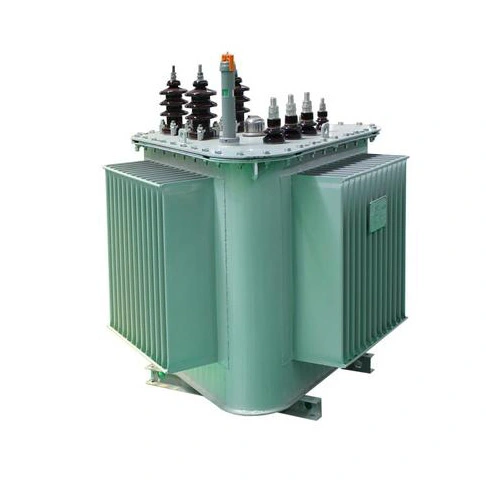

Power Transformer 200kva ng 15kv hanggang 0.4kv

power transformer 200kva by 15kv to 0.4kv ay isang uri ng power transformer na may rated capacity na 200 kva, input voltage na 15 kv, at output voltage na 0.4 kv.

Gumagamit ang aming kumpanya ng mataas na magnetic conductivity oriented na silicon steel, na higit pang pinoproseso sa mataas na kalidad na cold rolled silicon steel sheet at pagkatapos ay pinagsama-sama. Gamit ang foil para sa mga winding coil at mga bagong insulation na materyales at proseso, ang power transformer na 200kva by 15kv hanggang 0.4kv ay nagtatampok ng mataas na temperature resistance, shock resistance, at ganap na selyadong disenyo ng istraktura.

Tinitiyak ng disenyo ng ganap na selyadong istraktura ang matatag na kalidad ng langis ng transformer, pinapalawak ang ikot ng pagpapanatili, at kasabay nito, ang pangkalahatang tangke ng langis na binubuo ng corrugated sheet type heat sinks ay ginagawa gamit ang phosphating at multi layer na anti rust spraying na proseso, na may mahusay na paglaban sa panahon.

Ang grupo ng koneksyon ng power transformer 200kva by 15kv hanggang 0.4kv ay Dyn11, na binabawasan ang epekto ng harmonics sa power grid at pinapahusay ang kalidad ng power supply.

Teknikal na parameter:

T: Anong mga item sa inspeksyon ang dapat dumaan sa transpormer na 200kva ng 15kv hanggang 0.4kv bago umalis sa pabrika?

A: Upang matiyak ang matatag at mahusay na operasyon ng transpormer, isang serye ng mga pagsubok ang isasagawa sa transpormer bago ito gawin. Para sa pagsubok sa paglaban ng DC, sukatin ang paglaban ng DC ng tatlong bahagi na paikot-ikot na mataas at mababang boltahe, suriin ang rate ng balanse ng tatlong yugto, at i-troubleshoot ang mga sirang wire at mahinang paghihinang. Para sa pagsubok ng ratio ng boltahe, sukatin ang aktwal na 15kV/0.4kV ratio, kumpirmahin ang katumpakan ng posisyon ng gripo at walang error sa bilang ng mga pagliko. Para sa insulation resistance test, gumamit ng multi function meter upang sukatin ang insulation sa pagitan ng mataas at mababang boltahe at sa pagitan ng mataas at mababang boltahe at lupa, at tukuyin kung ang insulation ay kwalipikado. Ang power frequency withstand voltage test ay pumasa sa withstand voltage test sa pagitan ng mataas at mababang boltahe patungo sa lupa, sa pagitan ng mababang boltahe sa lupa, at sa pagitan ng mataas at mababang boltahe, upang masuri ang lakas ng pagkakabukod, atbp.

T: Bakit kailangang magsagawa ng impulse closing test sa mga bagong naka-install o over hauled power transformer na 200kva by 15kv hanggang 0.4kv bago sila isagawa?

A: Ang pag-alis ng mga no load transformer sa power grid ay magdudulot ng operational over voltage. Sa isang maliit na kasalukuyang grounding system, ang amplitude ng over voltage na ito ay maaaring umabot ng 3 hanggang 4 na beses ang rate na boltahe ng phase; sa isang malaking grounding system, ang amplitude ng operational over voltage ay maaari ding umabot ng 3 beses sa rated phase voltage. Samakatuwid, upang masubukan kung ang insulation ng transformer ay makatiis sa rated boltahe at ang operational over voltage sa panahon ng operasyon, maraming impulse closing test ang dapat isagawa bago ang mga power transformer na 200kva by 15kv hanggang 0.4kv ay isagawa.

Bilang karagdagan, kapag ang walang-load na transpormer ay inilagay sa operasyon, ang isang paggulong surge kasalukuyang ay bubuo, na may isang halaga na maaaring umabot sa 6 hanggang 8 beses ang rate ng kasalukuyang. Dahil ang excitation surge current ay bubuo ng malaking electrodynamic force, ang pagsasagawa ng impulse closing test ay isa ring mabisang panukala upang isaalang-alang ang mekanikal na lakas ng mga power transformer na 200kva ng 15kv hanggang 0.4kv at kung ang proteksyon ng relay ay hindi gumana.
