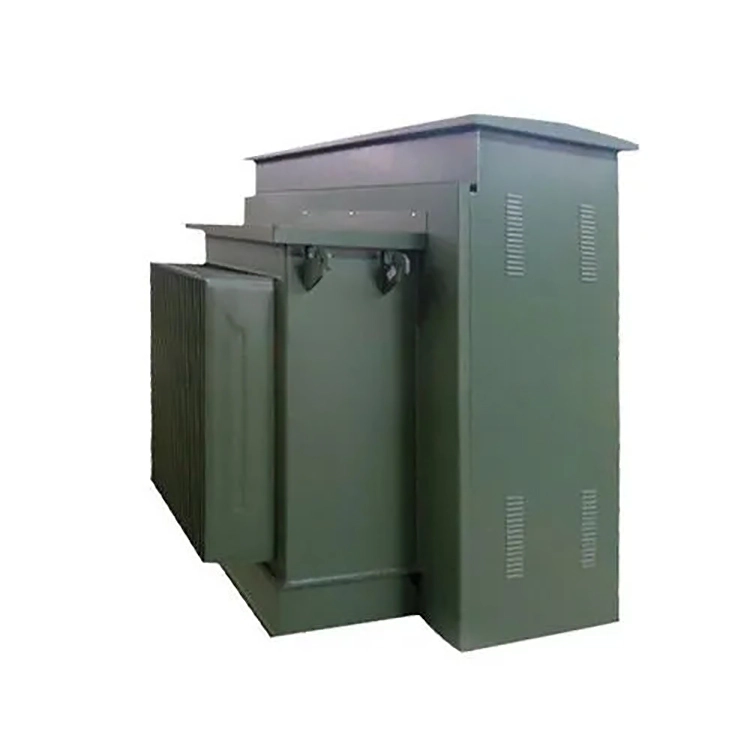

Naka-padmount na Transformer 100 Kva 13.8 Kv

Ang Wenzhou XiFa Electric Power Equipment Co., Ltd ay isang kumpanya na pangunahing nakatuon sa paggawa ng mga transformer. Nagtatag ito ng isang propesyonal na teknikal na pangkat at may mga dalubhasang manggagawa. Ang naka-padmount na transpormer 100 kva 13.8 kv ay idinisenyo at binuo gamit ang advanced na teknolohiya at mataas na kalidad na mga materyales. Ito ay nakapasa sa iba't ibang uri ng mga ulat ng pagsubok at sumusunod sa mga internasyonal na pamantayan tulad ng IEC. Ang transpormer na ito ay maaaring magbigay sa iyo ng ligtas at maaasahang serbisyo sa loob ng mahabang panahon, at maaaring matugunan ang iyong pang-ekonomiya at mahusay na mga kinakailangan sa pamamagitan ng pagbabawas ng mga pagkalugi.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang rated power ng padmounted transformer na ito na 100 kva 13.8 kv ay pinalamig ng ONAN. Ang pangunahing boltahe ay 13.8kV at ang hanay ng gripo ay ±2*2.5% (NLTC). Ang pangalawang boltahe ay maaaring ipasadya at mapili. Bumubuo sila ng Dyn11 vector group.

Dinisenyo gamit ang advanced na teknolohiya at gumagamit ng mga de-kalidad na materyales at bahagi, kaya tinitiyak ang naka-padmount na transformer na 100 kva 13.8 kv maaasahang kalidad at mahabang oras ng pagpapatakbo. Ang kagamitan ay maingat na ginawa mula sa mataas na permeability oriented na silicon steel sheet, high purity conductive windings, lumalaban na insulating materials at matibay na selyadong mga bahagi. Ang kalidad ng mga pangunahing bahagi ay mahigpit na kinokontrol upang matiyak ang katatagan ng buong makina mula sa pinagmulan.

Sa pambihirang panlaban sa electrical shock at corrosion mula sa moisture, ang Padmounted transformer 100 kva 13.8 kv ay may mahusay na insulation performance. Maaari itong umangkop sa iba't ibang kondisyon ng klima sa labas. Sa panahon ng operasyon, ito ay may mababang panginginig ng boses at mababang ingay, at ang walang-load na pagkawala at pagkawala ng pagkarga ay mahusay na kinokontrol, na nagreresulta sa mahusay na pagtitipid ng enerhiya at mga epekto sa pagbawas ng pagkonsumo.

Ang mekanikal na istraktura ng padmounted transformer 100 kva 13.8 kv ay matatag at maaasahan, na may antas ng pagsunod sa proteksyon ng sealing na nakakatugon sa mga pamantayan. Mabisa nitong pinipigilan ang mga problema sa pagtagas ng langis at pinagsasama ang mga tampok na proteksyon at kaligtasan.

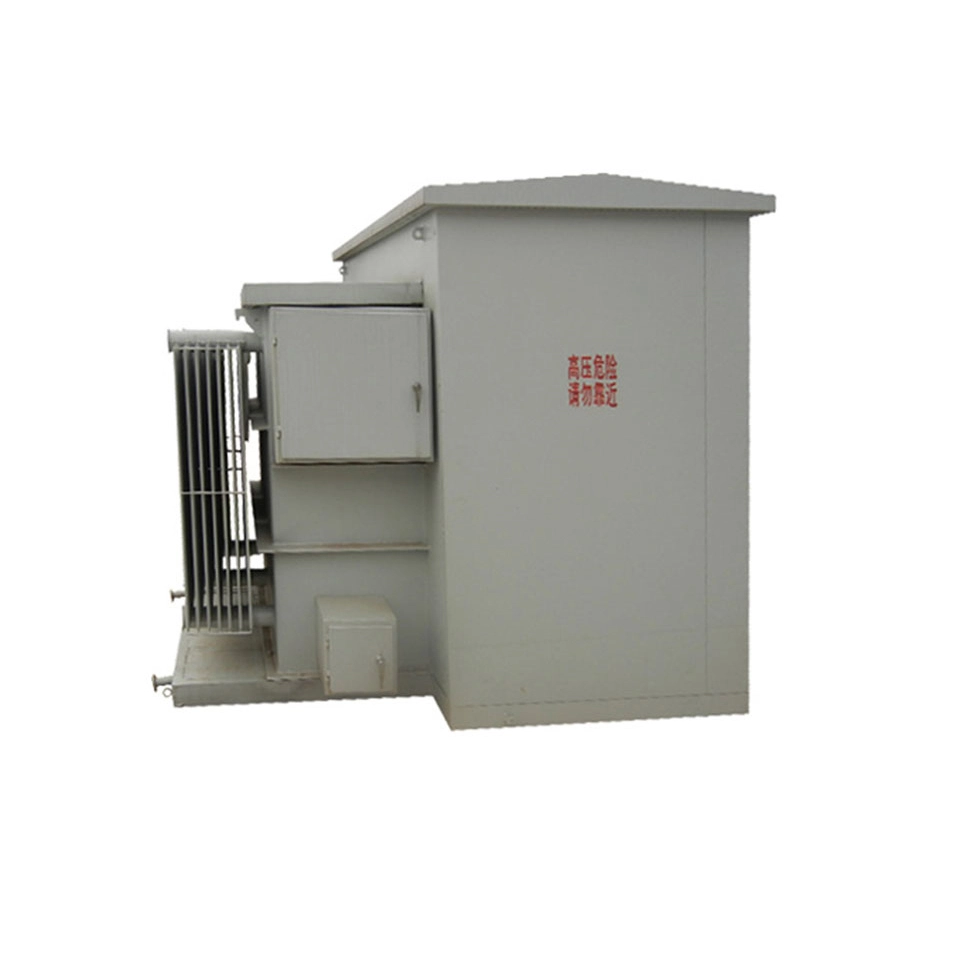

Padmounted Transformer 100 Kva 13 8 Kv

Teknikal na parameter:

Pangalan ng Produkto	naka-padmount na transpormer 100 kva 13.8 kv
Paraan ng Paglamig	ONAN
Pangunahing (HV) Boltahe	13.8 kV
Pangalawang (LV) Boltahe	120/240 V / 480 V / 600 V
Impedance	1.5% hanggang 4%
Mga sukat	1200 x 965 x 910 mm
Walang Pagkawala ng Load	≤280 W
Pagkawala ng Load	≤1010 W
I-tap ang Changer Range	±2×2.5%
Rate ng Regulasyon ng Boltahe	≤3%
Klase ng Insulasyon	HV:17kV, LV:1.2kV

Para sa isang naka-padmount na transpormer na 100 kva 13.8 kv na gumagana, ipagpalagay na may tatlong bahaging metal na short circuit na nagaganap sa mababang boltahe sa gilid ng saksakan ng transformer, ngunit ang mataas na boltahe na piyus sa gilid ay hindi pumutok at ang 13.8 kV outlet circuit breaker ng upstream substation ay hindi rin na-trip. ano ang mga posibleng dahilan ng hindi pangkaraniwang bagay na ito?

Suriin ang alinman sa mga sumusunod na sitwasyon:

1. Kung ang rate na kasalukuyang ng fuse ay masyadong malaki, kung ang fuse ay luma na ngunit hindi nasira, o kung ang fuse at ang load switch linkage na mekanismo ay natigil.

2. Kung ang over-current na setting ng proteksyon para sa upstream circuit breaker ay itinakda nang masyadong mataas at ang kasalukuyang halaga ng short circuit ay eksaktong nasa loob ng dead zone ng proteksyon.

3. Maaaring magkaroon ng internal fault na katangian ng naka-padmount na transformer na 100 kva 13.8 kv . Ang mismong transformer ay dumanas na ng inter turn short circuit o core failure, na nagreresulta sa pagiging limitado ng short circuit current sa medyo mababang halaga (ngunit mas mataas pa rin kaysa sa rated current), na hindi sapat upang agad na matunaw ang fuse ngunit sapat na upang magdulot ng patuloy na pag-init.

4. Tingnan kung nakakonekta ang naka-padmount na transformer na ito na 100 kva 13.8 kv sa Dyn11 o Yyn0. Kapag nagkaroon ng three-phase short circuit sa mababang boltahe na bahagi, magkakaroon ba ng sitwasyon sa mataas na boltahe na bahagi kung saan ang kasalukuyang ng mga non fault phase ay hindi tumataas nang malaki, at sa gayon ay pinipigilan ang upstream na zero sequence o negatibong sequence na proteksyon mula sa pag-activate.
